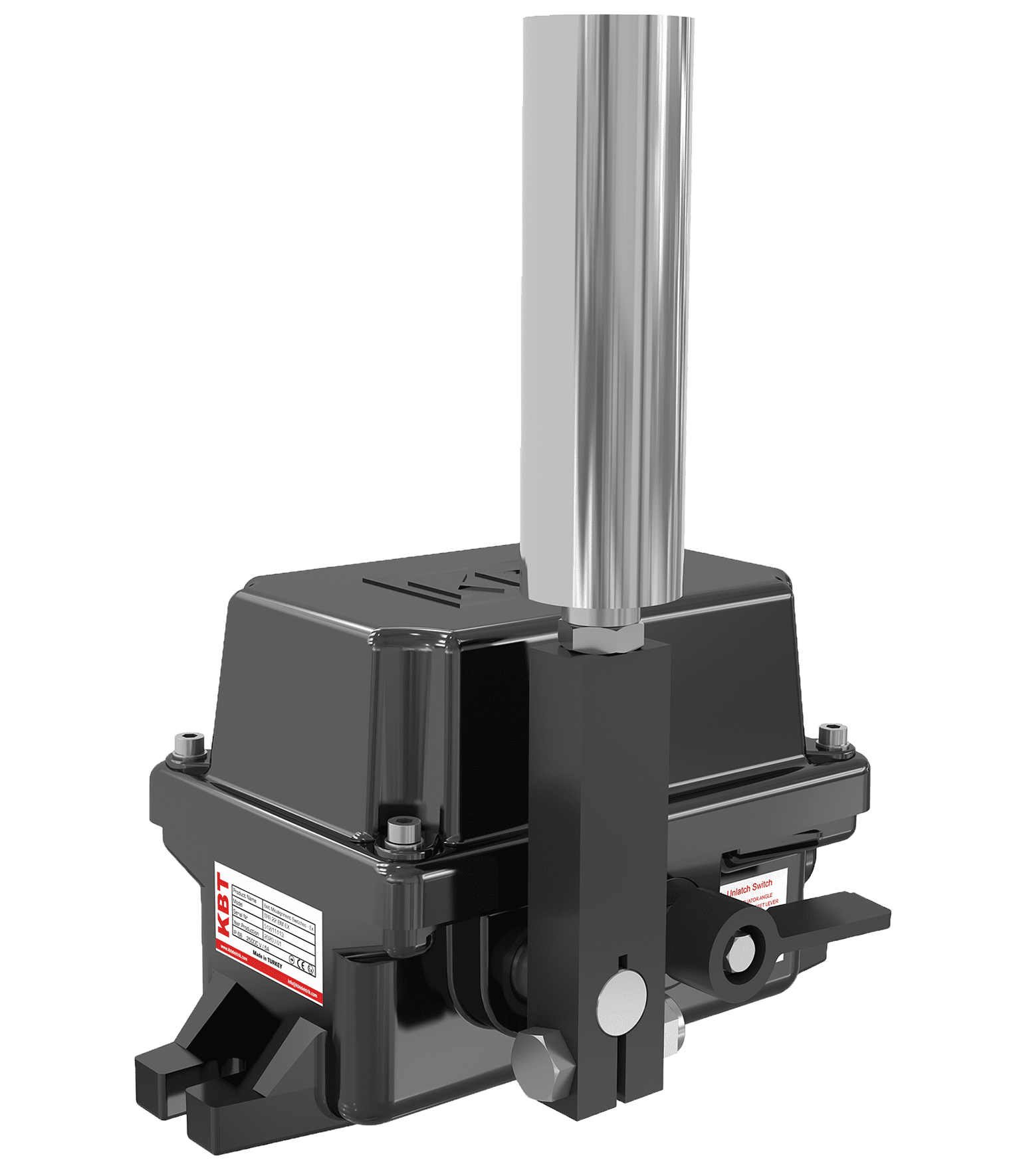

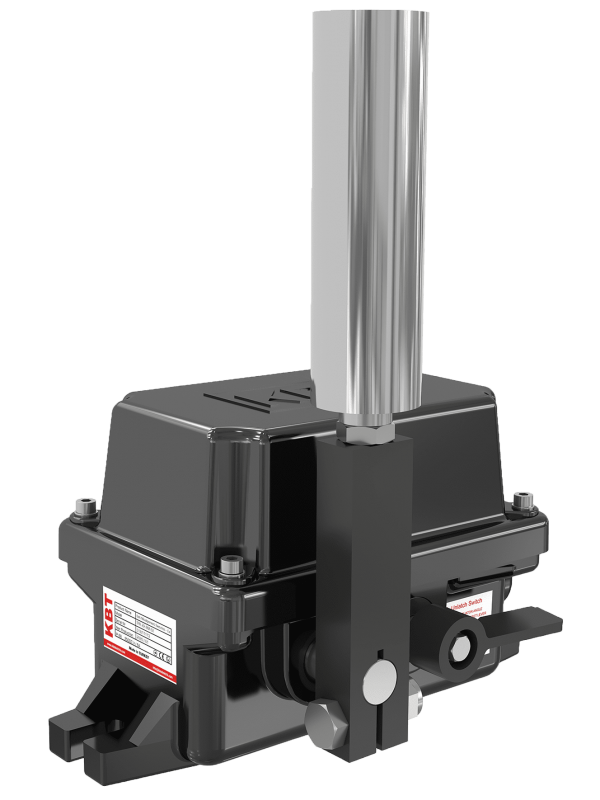

TPR22-BM-EX Kollu Bant Kayma Şalterleri

TPR22-BM-EX

• Ex Zone 11 ve 21 Bölge
• BMC Kompozit Gövde Oksitlenmez
• Darbeye ve Ağır Şartlara Dayanıklı
• Alarm ve Durdurma Açı Seçeneği
• CE, EAC Standartlarına Sahip

Konveyörün yanlış hizalanması durumunda konveyörü alarma geçirmek ve kapatmak amacı ile tasarlanmıştır. Ağır şartlara dayanıklı olması, uzun vadede güvenilir ve çoğu endüstriyel uygulamalara uygun olmasını sağlar. Gövde yapısı bmc kompozit malzeme olup patlayıcı gaz ve ortama dayanıklı ex sertifikasına sahiptir. Mil ve kol mekanizmaları paslanmaz çelikten üretilmiştir. Kol mekanizması silindirik yapıda olup içerisinde iki adet rulman ile çalışmaktadır. TPR22-BM-EX Kollu bant kayma şalterleri konveyör bandının her iki tarafına şaseye bağlanacak şekilde monte edilir. Bant kayma şalteri konveyör bandının yanlış hizalama durumundan dolayı bantlara ve ekipmana zarar gelmesini önlemek için tasarlanmıştır. Sistem kesinti süresi ve bakım masraflarını azaltarak zamandan tasarruf edilebilir.

Şalterin silindir kolu normal bant konumundan yaklaşık 15cm uzağa yerleştirilir. Bant kaymaya başladığında silindir kolu ile temas eder, bant kol üzerine daha fazla kuvvet uygulaması sonucunda silindir kol mevcut konumundan hareket ederek 15°'de ilk alarm mikro switch harekete geçirir, böylece düzeltici işlem yapılabilir. Bant kaymaya devam ederse 35°konumunda ikinci mikro switch aktive edilerek sistem durdurulur. Alarm kontak yapısı isteğe bağlı olarak sunulmaktadır. Alarm kontak kullanmadan direk bir adet kontak mekanizması ile kullanım sağlanabilir. Ürünlerde kullanılan mikro anahtar VDE tarafından onaylanmıştır. Tüm ürünler CE standartlarına uygun üretilmektedir ve Rusya pazarı için EAC standartlarını karşılamaktadır. TPR22-BM-EX serisi ürünler herhangi bir bakım gerektirmez.

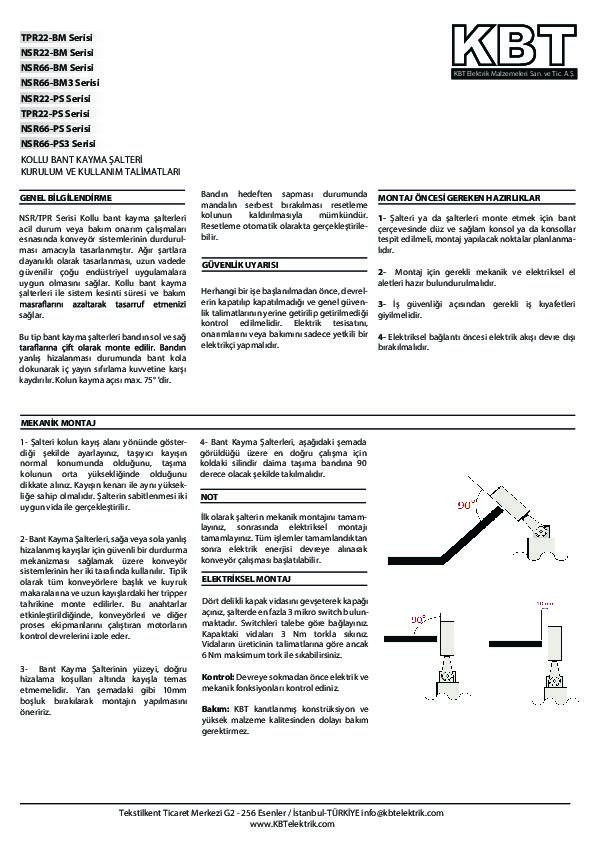

Ürün montajı yapılması için üst düzeyde test edilip onaylanmış KBT bağlantı aksesuarlarını kullanılması önerilmektedir. Ürün kurulum ve kullanımı için manuel dosyasını inceleyiniz.

Teknik Özellikler

Bölge	Ex Zone 11 ve 21
Gövde	BMC Sert Kompozit
Micro Switch Değerleri	400VAC 6A / 230VAC 8A / 24VDC 10A
Çıkıș Sinyali	(1) SPDT kapatma, talep üzerine alarm eklenebilir.
Kablo Girişi	2xM25
Konnektör	M25 Ex Rakor
Sıcaklık Derecesi	-30°C - +85°C
Hareket Açısı	25° Opsiyonel : 15° ve 35°
Kontak Durumu	Snap - Action
Koruma Sınıfı	IP68
Muhafaza Rengi	Siyah RAL 7021
Ağırlık	3.1 Kg
Montaj Yapısı	Çift taraflı kullanım için uygundur.

Güvenlik Onayları

Elektriksel Güvenlik	EN60947
Mekanik Güvenlik	EN 60204
Dış Mekan Güvenlik	EN 60529
Mevcut Sertifika	CE
Rusya Pazarı	EAC
Micro Switch	VDE
Patlayıcı Ortam	EX - Zone 22 / Zone 21

Seçenekler

Bus Güvenlik Arayüz

Ayarlanabilir Açı

Döküm Gövde

Montaj Ayakları Kol Boyu ve Çapı

Ex Tanımı

EX II 2G Ex db IIC T6/T5 Gb,

EX II 2D Ex tb IIIC

T80 °C/T95 °C Db

IECEx Ex db IIC T6/T5 Gb, Ex tb IIIC T80 °C/T95 °C Db

Model Özellik Listesi

Model	Alarm			Stop			Resetleme
	NC	NO	Açı	NC	NO	Açı
TPR22-BM-EX			15°	1	1	25°	Mevcut
TPR22-BM-A01-EX			15°	1	1	25°	**
TPR22-BM-A11-EX	1	1	15°	1	1	35°	Mevcut
TPR22-BM-A11B-EX	1	1	15°	1	1	35°	**
TPR22-BM-22-EX			15°	2	2	25°	Mevcut
TPR22-BM-A02-EX			15°	2	2	25°	**
TPR22-BM-A22-EX			15°	2	2	35°	Mevcut
TPR22-BM-A22B-EX			15°	2	2	35°	**
TPR22-BM-33-EX			15°	3	3	25°	Mevcut
TPR22-BM-A03-EX			15°	3	3	25°	**
TPR22-BM-A33-EX	1	1	15°	2	2	35°	Mevcut
TPR22-BM-A33B-EX	1	1	15°	2	2	35°	**

Yedek Parça Aksesuar Listesi

KB-826-EX	1NO+1NC Switch
KB-826-02-EX	2NO+2NC Switch
KB-826-03-EX	3NO+3NC Switch
KB-R-01-EX	M25x1,5 Kablo Rakoru
KB-KT-01-EX	M25 Kör Tapa
KB-4-KN-EX	4 Pin Konnektör
BA-11	Bağlantı Montaj Ayağı
KB-TGV-01-EX	Gövde Kapağı
TSR-42-BM-EX	Rulmanlı Paslanmaz Kol
KB-PM-EX	Resetleme Mandalı
